24 veya 36 kV Lbs için ısıtıcı sistemi olan APG Klamping Machine
  • 24 veya 36 kV Lbs için ısıtıcı sistemi olan APG Klamping Machine
  • 24 veya 36 kV Lbs için ısıtıcı sistemi olan APG Klamping Machine
  • 24 veya 36 kV Lbs için ısıtıcı sistemi olan APG Klamping Machine
  • 24 veya 36 kV Lbs için ısıtıcı sistemi olan APG Klamping Machine
  • 24 veya 36 kV Lbs için ısıtıcı sistemi olan APG Klamping Machine
  • 24 veya 36 kV Lbs için ısıtıcı sistemi olan APG Klamping Machine
  • 24 veya 36 kV Lbs için ısıtıcı sistemi olan APG Klamping Machine
  • 24 veya 36 kV Lbs için ısıtıcı sistemi olan APG Klamping Machine
  • 24 veya 36 kV Lbs için ısıtıcı sistemi olan APG Klamping Machine
24 veya 36 kV Lbs için ısıtıcı sistemi olan APG Klamping Machine

24 veya 36 kV Lbs için ısıtıcı sistemi olan APG Klamping Machine

Menşe yeri ÇIN
Marka adı JT-RESIN
Sertifika SGS，CE,UL
Model numarası 888
Ürün Ayrıntıları
Uygulama:
Epoksi Reçine Üretimi
Yalıtım Ortamı:
epoksi reçine
Manyetik Devre Yapısı:
Kombine tip
kelepçe plakası boyutu:
1000x1000mm
Min Max sıkıştırma plaka çarpımı:
250X1650mm
Isıtma Gücü:
36 kw
Spesifikasyon:
900*900*900
Satış Sonrası Hizmet Verilir:
Denizaşırı makinelere hizmet verecek mühendisler
Güç kaynağı:
Elektrikli
Kontrol Sistemi:
PLC
Sıklık:
50Hz/60Hz
Türü:
Endüstriyel Makine
Voltaj:
220V/380V
Garanti:
1 yıl
Malzeme:
epoksi reçine
Durum:
Kullanılmış
Vurgulamak:

Lbs APG CLAMPING MACHINE (LBS APG KLAPPING MACHINE) İndirimli bir makine.

,

Isıtma Sistemi APG Sıkıştırma Makinesi

,

36 kV APG KAMPING MACHINE

Ödeme ve Nakliye Şartları
Min sipariş miktarı
1 parça
Fiyat
consult
Ambalaj bilgileri
ahşap
Teslim süresi
5 gün
Ödeme koşulları
T/T, Western Union, MoneyGram, D/P
Yetenek temini
100 Adet/Ay
Ürün Tanımı

APG makinesi.
1Çaplama plaka boyutu: 1250*800mm
2Ana sıkıştırma gücü: 400KN
3.En fazla açılış çarpımı: 1200mm
4Üst silindir gücü: 30KN
5.alt güç: 30KN
6Isıtma gücü: 24KW
8- Kontrol tarafına dokunmatik ekranla.
Enjeksiyon
7Toplam ağırlığı: 8000KG
8.Makine eğim: Hidrolik X eksenine göre 5°Ürün Tanımı





Ürün Tanımı

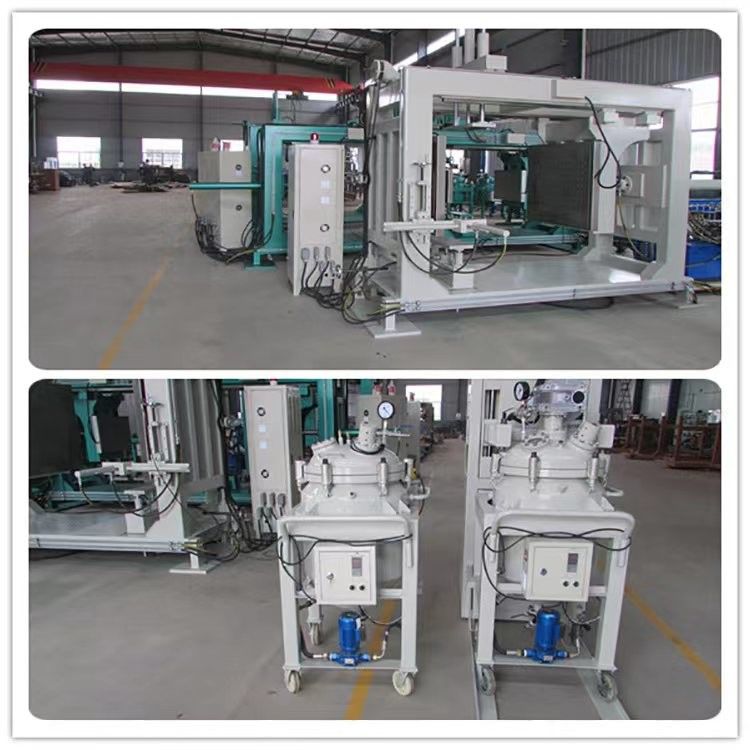

Enjeksiyon arabası ve APG makinesi ile karıştırma24 veya 36 kV Lbs için ısıtıcı sistemi olan APG Klamping Machine 0
24 veya 36 kV Lbs için ısıtıcı sistemi olan APG Klamping Machine 1


24 kV Lbs kalıp.
24 veya 36 kV Lbs için ısıtıcı sistemi olan APG Klamping Machine 2- Hayır.24 veya 36 kV Lbs için ısıtıcı sistemi olan APG Klamping Machine 5- Hayır.24 veya 36 kV Lbs için ısıtıcı sistemi olan APG Klamping Machine 8- Hayır.24 veya 36 kV Lbs için ısıtıcı sistemi olan APG Klamping Machine 11- Hayır.

APG Clamping Machine süreç akış çizelgesi
24 veya 36 kV Lbs için ısıtıcı sistemi olan APG Klamping Machine 14- Hayır.
Epoksi reçine vakum hazırlama sistemi Teknik teklif
I. Genel hükümler
1Bu özellik, ekipmanın tasarımı, yapısı, montajı, denemesi ve işletilmesi için teknik gereksinimleri ortaya koyar.
2. bu teknik spesifikasyon için belirtilen özellikler minimum teknik gereksinimlerdir, tüm teknik ayrıntılar belirtilmemiştir,ve ilgili standartların ve spesifikasyonların hükümleri tam olarak alıntılanmamıştır, Tedarikçi, sağlanan ürünlerin ve hizmetlerin bu Anlaşmaya ve ilgili ulusal ve endüstriyel standartlara uygun, işlevsel ve iyi performanslı olmasını sağlayacaktır.Güvenlik ve çevre koruması ile ilgili ulusal zorunlu standart ve normların gereksinimlerini karşılamalıdır.
3. projesi anahtar teslim projesidir, tedarikçi ekipman üretimi, taşımacılık, kurulum, devreye alma, eğitim ve servisten sorumludur.
4. tedarikçi tarafından sağlanan ekipman fikri mülkiyet haklarını ihlal ederse, tazminat sorumluluğu tedarikçi tarafından yüklenir ve alıcının çıkarlarına zarar vermez.
5Sözleşme yürürlüğe girdikten sonra, tedarikçi, alıcıya sözleşme teslimat tarihi gereksinimlerini karşılayan bir üretim programı sağlayacaktır.
6. tedarikçi tarafından sağlanan ekipmanların düzenleme planı, temel durum şeması, elektrik şeması, ana bileşenlerin yapı şeması vb.Alıcı, üretime başlamadan önce onaylamalıdır.Tedarikçi, bu teknik şartnamenin gereksinimlerini karşılamayan sorunları koşulsuz olarak değiştirir.
7Ekipmanın özellikleri çalışma prensibini, yapısını, montaj talimatlarını, çalışma yöntemlerini ve önlemlerini, yaygın hataları ve kullanım yöntemlerini içerir.Tüm ekipmanların ve tüm önemli sistemlerin tedarikçileri ve model özellikleri.
8. tedarikçi, dökme ekipmanları için uygulanabilir, olgun ve kanıtlanmış bir teknoloji sağlamaya söz verir.

II. Ekipmanın kullanım alanı
Bu şemadaki vakum dökme ekipmanı, çeşitli epoksi reçine elektrik ürünlerinin epoksi reçine bobinlerini dökmek için uygundur: transformatör, kuru transformatör, yay bastırma bobini, reaktör,topraklama transformatörü ve benzeri (hem doldurma sistemi eklemek hem de doldurma reçini sistemi eklememek uygundur).

III. Ekipman üretiminin basit bir açıklaması
1Ürün türleri: çeşitli transformatörler, kuru transformatörler, ark bastırma bobinleri, topraklama transformatörleri, çekirdek reaktörleri ve diğer elektrikli ürünler.
2Günlük sürekli üretim için uygundur.
3- Ekipmanın kullanım koşulları
    1. Ekipmanın çalışma yeri: kapalı.
    2. Ekipmanın ısıtma modu: güç elektrikli ısıtma.
    3. Güç kaynağı: voltaj:380 V,50 Hz, güç≤55kW.
    4. basınçlı hava: akış:3/min, basınç 0,8 MPa.
    5. Çevre koşulları: Çevre sıcaklığı-15oC ~ + 40oC, nispi nem ≤ 95.
4. elektrik bileşenleri Schneider markasını seçti.

IV. Ekipmanın ana bileşenleri:
  1. Ön karışımlı reçine karışımının gazdan arındırma sistemi (300 L) - 1 set
  2. Ön karışımlı kurucu maddelerin karışımını gazdan arındırma sistemi (300 L) - 1 set
  3. Bir reçine sertleştirme ajanı gaz çıkartma sistemi (300 L) -1 seti
  4. Malzeme boşaltma boru hattı - 4 set.
  5. Karıştırma tankı ve malzeme boru ısıtma sistemi --- her biri 2 set
  6. Basınçlı hava sistemleri --1set
  7. Elektronik tartım sistemleri ve besleme sistemleri - 2 set.
  8. Çanta açma oluk 1 set
  9. Paket kurutma tankları-1 set
  1. Vakum besleyici-- 1 set
  2. Kontrol ve Ölçüm Sistemi-1 seti
  3. Ekipman çelik işleme platformu --2 set

- Teknik parametreler ve ekipmanların açıklaması
  1. Karıştırma tankı boyutu: 300L
  2. Vakum sistemi ana pompa pompalama hızı 300 pa L/S'den fazla (kullanıcılar)
  3. Karıştırma tankının çalışma sıcaklığı 60~75oC (düzenlenebilir)
  4. Bu ekipman otomatik dinamik karıştırıcı karıştırma malzemesini benimsiyor.
5. bu ekipman bilgisayar programı kontrolü ve manuel kontrol modu vardır. otomatik kayıt malzeme tankı, kalıp sıcaklığı, vakum, önceden ayarlanabilir malzeme miktarı otomatik kontrol edilir.
7. her karıştırma tankı elektrikli ısıtma, ısı aktarma ortamı olarak ısı iletme yağı, otomatik sıcaklık kontrolü kullanır. karıştırma tankı ince çelik levha ile zırhlandırılır ve yüzeye püskürtür.reçine ve sertleştirme maddesi, önceden karıştırılmış tankın girişinden doğrudan solunur.
8. vakum gaz çıkartma tankı film gaz çıkartma cihazı ve demir karıştırma cihazı kullanır.

Sistemlerin teknik koşulları

  1. 300L reçine karışımı gaz çözme sistemi: 1 set (respektif olarak reçine + dolgu karışımı için)
    1. Ana teknik parametreler
İç etkili hacim: 300L
Sınır vakum: <50 Pa ((yük yok, normal sıcaklık)
Çalışma vakumu: 50 ~ 200 Pa ((Ayarlanabilir)
Yüksüz sızıntı oranı: <100 Pa.L.S
Çalışma sıcaklığı: Oda sıcaklığı ~100oC±2oC ((otomatik ayarlanabilir, otomatik sabit sıcaklık, aşırı sıcaklık alarmı)
Tankın dış yüzey sıcaklığı: +25oC çevre sıcaklığı
Vakum 50 Pa-200 Pa gibi kontrol edilebilir koşullar altında ayarlanabilir
    1. Epossik reçineyi ve vakum gazdan çıkarmayı karıştırmak için,
    2. Yapısal Özellikler ve Açıklama
  2. Tank dikey yapıya sahiptir ve tankın iç duvarı 304 paslanmaz çelikten yapılmıştır.
  3. Film gaz çözme cihazı, redüktör sürücüsü (frekans dönüştürücü kontrolü ile).
  4. Karıştırma: demir tipi karıştırma cihazı, malzeme paslanmaz çelik, frekans dönüştürme redüktör sürücüsü.
  5. Tankın kapağı besleme portu, reçine sertleştirme ajanı emici portu, vakum portu, gözlem portu ve sıcaklık ölçüm portu ile donatılmıştır.
  6. Işıklandırılmış gözlem penceresi:1.
  7. Tank ısıtma: tank ara katman ısı iletme yağı, iki bağımsız ısıtma merkezi kurmak, ısıtması kolay.
  8. Sıcaklık kontrolü: 1 sıcaklık sensörü ve sıcaklık kontrol aracı tank sıcaklığını kontrol etmek için kullanılır, sıcaklık kontrol aralığı 40 ~ 120°C ± 5oC.
  9. Tanktaki sıcaklık göstergesi: 1 sıcaklık sensörü ve sıcaklık gösterge aracı tank sıcaklığını göstermek için kullanılır, sıcaklık gösterge aralığı 0 ~ 200oC.
